WDW-GD高低温微机控制万能试验机

产品名称： WDW-GD高低温微机控制万能试验机

产品说明

WDW-GD系列高低温微机控制电子式万能试验机该机集最新的机械制造技术、全数字交流伺服电机与伺服驱动技术、全数字测量放大技术以及计算机控制技术于一体，具有外形美观、操作方便、性能稳定可靠、节能环保等特点。极宽的调速范围、宽敞的试验空间、高精度的测量能力以及种类繁多的试验附具、试验软件，使其可应用于与强度测试有关的各种材料试验领域。试验机与高低温环境试验装置、大变形高低温引伸计配合使用，可全面满足各种防水材料的高低温强度试验要求；根据需要也可完成其他材料，如金属、塑料、橡胶等高低温试验。

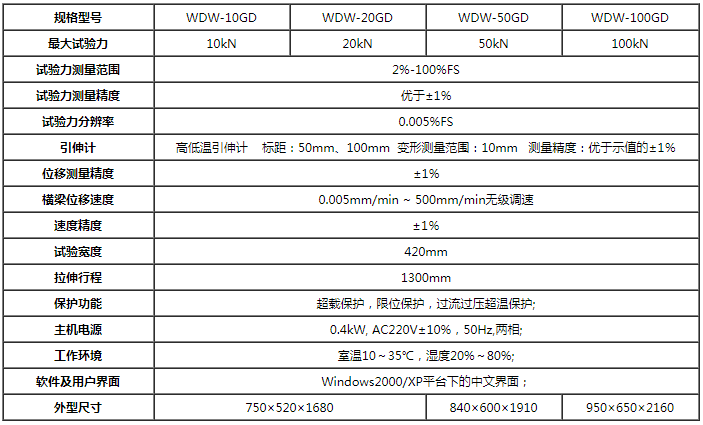

主要技术参数：

系统组成整体概述：

高低温试验箱主要作用是提供高低温试验环境，也可用于各种电工、电子设备等样品的环境筛选，箱体内外均采用不锈钢板制成，前开门，带观察窗，箱内有照明。

满足标准及试验方法：

1、GB10586-89 低温试验箱技术条件

2、GB2423.1-89 电工电子产品基本环境试验规程试验A:低温试验方法

3、GB2423.2-89 电工电子产品基本环境试验规程试验B: 高温试验方法

4、GJB150.3-86 军用设备环境试验方法高温试验

使用环境条件：

1、温度：15℃~35℃

2、相对湿度：≤85%RH

3、大气压：86~106（Kpa）

4、周围无强烈振动。

5、无阳光直接照射或其他热源直接辐射。

6、周围无强烈气流，但周围空气需要强制流动时气流不应直接吹到箱体上。

7、周围无强烈电磁场影响。

8、周围无高浓度粉尘及腐蚀性物质。

9、为保证设备的正常运行和操作方便，除保持水平安装外，设备与墙壁或器物之间应预留一定的空间。

技术指标：

1、型号：HSL-032型

2、温度范围：-40~120℃；

3、温度波动度：±0.5℃；

4、温度均匀度：±2℃；

5、升降温速率：0.7~1.2℃/分钟；

6、工作室尺寸（深×宽×高，mm）：300×340×320

控制器介绍：

本机采用韩国三元TMI300控制器

1、控制方式：PID热平衡调温方式

2、温度显示精度：±0.01度

3、可进行多组PID参数设定控制（最多6组），并自动进行各区PID切换。

4、多段程序控制(多达120个程序记忆)，自动化程度高，能满足复杂的温度控制需要。

加热系统：

加热器采用镍铬合金电加热丝。加热执行元件采用固态继电器。

镍铬合金做加热丝有以下优点：

1、镍铬合金丝的抗化能力强
2、镍铬合金丝的熔点较高
3、镍铬合金丝的电阻率较高
4、镍铬合金丝的机械强度高
5、阻值大压降大

安全保护装置：

本设备设置了以下保护措施：

1. 工作室超温保护装置

2. 压缩机过电流保护

3. 欠相缺相保护

4. 无熔丝开关

5. 快速保险丝

6. 线路保险丝

7. 全护套式端子

8. 压缩机高压保护

9. 压缩机过热保护

标准

GB/T16491-2008 电子式万能试验机
